Понемногу дастраиваю начатые проекты. Пока доделал одну разборную флэшку, которую начал уже не помню когда :-) Там всего-то надо было спаять колпачок и добавить пару штрихов в виде чего-нибудь в шахту, да петельку, имитирующую... ну, что-то там имитирующую :-) Ничего мудрёного в голову не пришло, поэтому в шахту попала очередная крыльчатка вентилятора. Размер вот только довольно мелкий - диаметр 8 мм, а это мелковато уже, впрочем, не 6 мм пока ещё.
Это то, с чего началась энта конструкция. А нравится мне продукция Kingston, да и гарантия на неё аж 5 лет.
И вот то, куда применилась эта DataTraveler SE9, декора немного, на колпачке его и вовсе не будет. Это что-то вроде переходного варианта от флэшек в стиле минимализма к серии коллекционного издания. Специально не декорировал, так было задумано :-)) Пока флэшка лежала, медь успела потемнеть, а когда спаял колпачок, пришлось немного шлифануть, появился некоторый блеск... в отдельных местах :-)
Ща сброшу фото.
Так, немного о том, из чего и как это сделано. Это скорее для себя, чтобы лет через... несколько можно было посмотреть что было когда-то там :-)))
Это перед началом процЭсса, тасазать :-) Тут всё простенько: медные водопроводные трубки диметром 6/8/10 мм и корпусы от диодов КД213А, которые неплохо вписались в конусы :-))) Латунная трубка каких-то ветхих времён диаметром 16 мм тоже пошла в дело. Я её специально не старил, мне в таком виде презентовали.

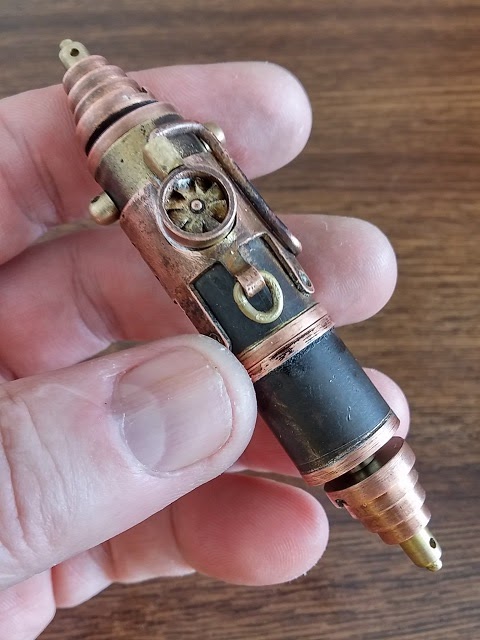

А это уже после того, как спаял колпачок, добавил петельку и крыльчатку. И да, флэшка разборная: есть два винтика, которые можно открутить с помощью обычной скрепки или куска стальной проволоки диаметром 1,5 мм, в винтиках есть отверстия, никаких отвёрток или плоскогубцев при этом не требуется (отвертка потребуется позжЕе :-))))))
С крыльчаткой пришлось немного повозиться: подогнать-то по диаметру я её подогнал, но держаться она всё равно не хотела, пришлось прихватить капелькой припоя.
При этом слегка отъехала :-)))) эта латунная вставка. Поправил, но... нет, ну должно же хоть что-то быть слегка непрямо :-)))))
Конусы тоже можно открутить, на колпачке ещё есть круглая гайечка, а на флэшке - просто втулка, без резьбы. Стенки из меди толщиной 2 мм, накладка - медь 1 мм, крыльчатка из латуни 0,5 мм, а ось - медный монолит (электропровод) 1,8 мм. Паялось всё обычным ПОСом с помощью газовой горелки, паяльник я давно уже использую только для облуживания или для нанесения припоя в нужные места. Латунная вставка - кусочек латунной колодки от гребёнки для крепления проводов под винт М2,5. Петелька - латунная проволока KNORR Prandell диаметром 1 мм, предварительно отпущенная, иначе такого мелкого размера петельку в моих условиях не согнуть. Ну и мои любимые латунные стоечки М3 в качестве винтиков и декоративных гаечек.
Так, надо будет отформатировать и чего-нибудь записать. И можно будет считать, что флэшечка готова.
Эта уже 9-ая во второй части Мерлезонского балета :-))) А надо сделать ещё штуки так... 3.
Ещё есть пара начатых тоже когда-то там, уже и не помню когда, а есть ещё... уф-ффф... чего только нет :-))))
Делаю. Успеть бы сделать всё задуманное. Оч хочется надеяться, что успею сделать хотя бы все флэшки...
