Вчера работал как пчёлка. Уж очень хотелось доделать эту флэшку. Не знаю, почему, но спешил. И насмешил. Так, по порядку. Флэшку надо закрепить в корпусе. Ничего более простого не придумалось, как зажать её в корпусе передней стенкой и каким-нибудь упором внутри корпуса сзади. Поскольку мозолил глаз кусочек дубовой паркетины, то решил сделать упор из кусочка дуба. Сделал, дуб прекрасно обрабатывается. Ух, надо будет попробовать из него сделать корпус для флэшки. Но это как-нибудь потом. Потом никак не мог решить из чего делать переднюю стенку флэшки... Всё-таки остановился на латуни, 1 мм. Монету оставил для колпачка.
И сделал колпачок, ну, почти сделал. Стойка нужна для одной мелкой детальки. Стенка вырезана из монеты. И для колпачка тоже нужно сделать упор, а то гнездо будет болтаться. Опять я придумал то, что никогда ещё не делал.
Ну... вот, упор запрессовал в корпус, постарался сделать всё как можно точнее, так, чтобы сама флэшка была зажата с небольшим усилием. Вырезана и припаяна передняя стенка, немного абстрактного декора, потом стёклышко для светика. Вроде бы ничего особенного, но часа два ухлопал. Шлифовка занимает много времени.
Стёклышко запрессовано в резьбу обрамления, вроде вывалиться не должно... Не клеил, потому что клей растворяет пластик (а это пластик).
Внешний пластик корпуса флэшки пришлось аккуратно сошлифовать так, чтобы флэшка села в новый корпус плотно, с небольшим усилием. Мяса там почти не осталось, на этом пластике. Но удалось таки сделать так, как хотел :-))
Теперь надо достроить колпачок. Прикидываю, как будет выглядить штуковина в целом... Ах, да, надо же проверить, жива ли флэшка. Копирую мультик, всё работает :-)
*Скрипт движка коряво отрабатывает мои художественные потуги в написании процесса, а редактирвать html код лень*
Вот что должно получиться в итоге. Не хватает задуманного декора на колпачке. Надо выточить.
Вот энто место меня беспокоит более всего. Так-то всё красиво, пока не спаял. Да, ещё нужно нарезать резьбу в колпачке, в энтом... в энтой... шут её знает, как это называется :-))
И... и-ии... и-иии после 6,5 часов кхм...
творческих мук и долбатни всё-таки я её достроил... Уф-ффф. И не обошлось без косяков, а как же :-)) Поспешил, вот и насмешил. Себя. И пришлось потратить лишние полтора часа на исправление. Исправил. Конструктор хреноф-фф :-))))) Сделаю фото, но позже.
Наступило позже, ещё кучка таких же неудачных фото. И про косяк. В общем... при пайке передней стенки и изготовлении упора для гнезда пролетел на 0,5 мм. Вроде бы считал, считал... промерял, промерял и... Запаял стенку, примерил и... получил зазор между передними стенками флэшки и колпачка. Балии-ииин. Ну, что, пришлось исправлять, не могу же я оставить так, вырезал ещё одну стенку из меди толщиной 0,5 мм. Потом очень аккуратно и медленно припаял её к латунной. Потом зашлифовал.

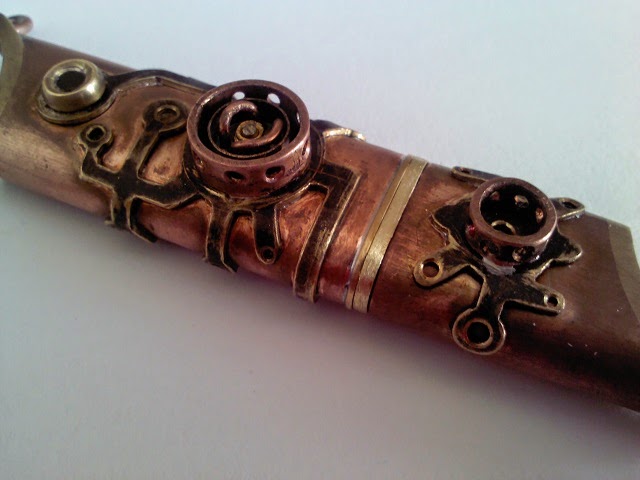

Теперь конструкция выглядит немного лучше. Примерно на 3 с плюсом... или на 4 с минусом...
Делалось из: медной трубки, листовой меди и латуни толщиной 2,5, 1 и 0,5 мм, медной трубки диаметром 8 х 6 мм, медного монолитного провода диаметром 2,2, 1,5 и 1 мм, латунных стоек на М4 и М3, монеты в 50 центов. Пригодились и чашка от резистора на 2 Вт, и винт и гайка М2 от ноута Dell, который я распотрошил.
Отверстие на колпачке слегка того, несоосно с трубкой, ну-уу, не всё же должно быть строго... кхм... н-да... :-))) К тому же, выточить в дрели ту фиговину ровно тот ещё спорт :-)))
Всё паялось паяльником на 40 Вт и горелкой, обычный припой ПОС, только толстые стенки паялись тугоплавким припоем с содержанием серебра.
Ну вот, эта флэшка закончена. Пока не знаю, куда её пристроить... Может, кому-нибудь понравится...
В целом, Silicon Power Helios 101 использовать можно, но придётся попотеть, распиливая по кусочкам алюминиевый корпус.
На очереди ещё пара проектов. На этот раз буду переселять в другие шкурки пару Kingston DataTraveler G3 100 на 32 гБ с USB 3.0.
