Флэшкостроение затягивает, это начинает походить на... водопроводно-монетное творчество кухонно-табуреточных технологий. И ведь и впрямь затягивает. А если ещё порыться в "закромах", то иногда можно извлечь оттуда, например, старый смеситель совкового периода. Я, как хомяк, поленился его выбросить, зато теперь обнаружилась весьма удобная латунная трубка. Гильз 16-го калибра нет, толстостенных латунных трубок тоже, так что кран оказался очень кстати. И размерчик подходящий - наружный диаметр 16 мм, толщина стенки - 1 мм. Прям ня-яяя :-))))Тем более, что меня так и тянет построить очередную флэшечку. И чтоб из латуни. Поэтому кран был порезан, кое-что пошло на корпус для флэшки. К тому же, хотелось применить купленную горелку, а то паяльник хорошо, а "олени лучше". Горелки - тема отдельная, начитался я много, но... выбор у нас тут невелик, а покупать через Ин-нет охоты нет. Так что купил Velleman GASMT1.
Нет, так не пойдёт. Сначала про то, из чего буду строить - о железках, а потом уже про то, чем буду строить - об инструментах. Так вот, про всякие материалы. На корпус пошла трубка от крана.
Хром снял крупной наждачкой, потом отрезал заготовки для корпуса флэшки и отжёг на газовой плите, потом в тисках сплющил до овала размерами 20 х 10 мм. Фоток не делал (может и зря). Для колпачка проделал те же махинации. Да, кроме трубки понадобилась ещё всякая всячина.
Медная полоска толщиной 1,5 мм - для стенок, медный провод диаметром 2,2 мм - для декора.
Всё та же медная муфта, раскатанная и отшлифованная - тоже для декора. И тоже толстая - 1 мм. Не рискнул брать медь толщиной 0,5 мм, потому как у 1 мм-вой есть мясо для придания формы, а с тонкой особо не разбежишься. Латунные резьбовые стойки пойдут для вытачивания... эммм... ладно, пимпочек :-))) И латунные хм... чёрт его знает, как это называется, короче, это "винты" (резьбовая часть срезана на другие нужды :-))) от процессорных кулеров Zalman. Накатка как раз в тему. Порежу и... там потом видно будет на картинках. Тэк-с, что там ещё?... А-ааа, ну как же без монет-то? :-)))
Творчество ведь водопроводно-монетное. 4 монеты по 50 центов для Номера 4. Просто под рукой нет листовой латуни толщиной 1,5 мм, а тут как раз и толщина нужная, и диаметр в самый раз - 23 мм. Только шлифовать задалбывает, но тут уж как говорится "охота пуще неволи" :-))) Ещё попалась под руку застёжка-кнопка. Тоже применится, и фотки опять нет. Вроде бы всё... а, ну шестерёнка там ещё, может, прилепится... С материалами какбэ фсё.
Теперь по инструментам. Паяльник - это понятно, зато "теперь у меня есть автомат, ха-ха-ха" (С). Как говорил Джон МакКлейн :-))) И теперь у меня есть газовая горелка.
Не совсем такая, которую я бы хотел, но других нет. Для пайки высокотемпературными припоями она слабовата, а для низкотемпературных вполне ничего. Но есть некий проблЭм с этими самыми низкотемпературными припоями. Убил день на изучение сих сплавов, скоро стану экспЭртом по продукции Chemet Gmbh. Пока проблем висит, *сижу, думаю*. Да, так вот, газа хватает на 40 - 50 минут примерно, объём баллончика всего 64 мл. Пьезоподжиг, есть подставка, в целом, вещица неплохая. И даже сделана на Тайване (ух, ты). Про обычную электродрель, набор надфилей и напильников, даже два, свёрла - куча, ножовки - две - и пр. и говорить нечего. Зато ещё нужна кухня и табуретка. Это чтобы соблюсти технологию :-)))) И некие приспособы для пайки самих водопроводно-монетных конструкций. И вот нужна такая мелочь, как флэшка. На распродаже купился Lexar JumpDrive TwistTurn на 16 гиг.
Буду его... переселять в другую одёжку. А для начала снимаю старую и смотрю, чего там внутрях.
Конструкция нонче популярная, посмотрим, как разбирается. Как оказалось, легко и непринуждённо, не то, что Transcend, который собран очень плотно. У этого все снимается без особых усилий.
Даже защёлки не ломаются, что приятно. И корпус пригодится в качестве держателя флэшки. Неохота связываться ни с эпоксидкой, ни с деревом.
На другой стороне обнаружился светодиод красного свечения, который горит и мигает при работе флэшки. Красный так красный, как раз в тон чередующихся цветов: корпус будет латунный с медным декором.
И размеры платы тоже вполне себе скромные, даже можно сказать, небольшие. Так что корпус флэшки можно сделать покороче. Это радует.
При длине в 34 мм заготовка для корпуса будет 44 мм. 10 мм уйдёт на оформление светика.
А ширина платы стандартная для флэшек с такими корпусами микросхем - 14 мм. Заготовочка у меня получилась шириной 20 мм, при том, что внутри при толщине стенок 1 мм остаётся 18 мм. Как раз то, что нужно. Но в круглую трубку от крана такая флэшка не лезет, поэтому и пришлось делать корпус овальным. Впрочем, на высоту корпуса я не налегал, как
сделал это тут.
Воть, есть деталюшки, можно приступать к строительству. Первый шаг после того, как сделались разные элементики декора - пайка стенки.
Нехитрая приспособа для пайки разных конструкций. Не очень удобно зажимать, но под руку подвернулись уголки и стойки, так что для начала пользую сию штуковину, а дальше будет видно.
После пайки обычным припоем типа ПОС-61 получается вот такая заготовка корпуса, которую ещё "пилить и пилить".
И, блин, запилил в одном месте, а... Чиркнул ножёвкой, осталась отметина, которую не сошлифуешь... Надо будет как-то её маскировать...
Пимпочку выточил с помощью дрели из латунной стойки. Получилась такая держалка для колечка, которое потом появится. Сия деталюшка посажена на... шайбу из залмановского винта с накаткой, прикручена внутри корпуса латунной гайкой к стенке из медной 1,5-ки. Гайка пропаяна с торца. Вся эта канитель не затянута, так что немного вращается, если будет надобность что-то потеребить в руках, то вот, как раз, не открутится, можно будет занять пальчики "в минуту печальных раздумий..." :-)))

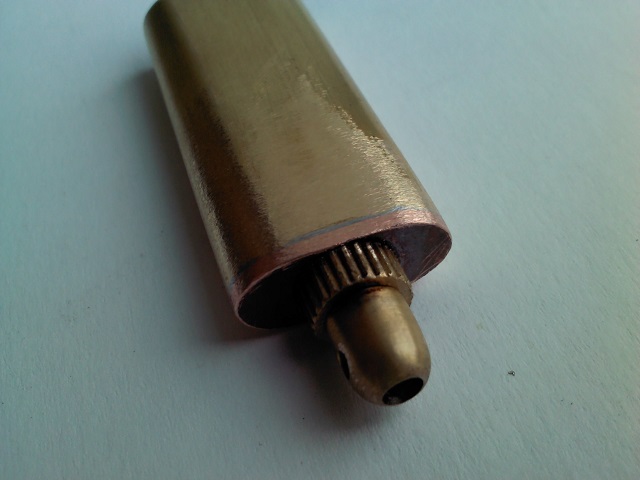

После шлифовки оно выглядит так. Полировать не хочу, всё равно поцарапается, да и вещица для пользования, а не для сувенира в футляре. А раз так, то должна быть такой, чтобы не жалко было уронить-поцарапать-сесть-попой :-))))
Едем дальше. А дальше после разных раздумий о том, "чего бы опять такого нацепить в качестве декора" стукнула мысля применить попавшуюся под руку застёжку от чего-то там.

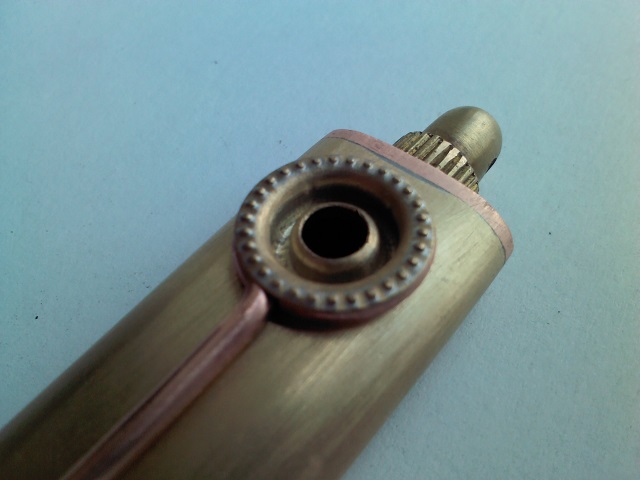

Типа вот так, "в таком плане, в таком разрезе" (С). Немного зашкурив, под хромом проступила латунь. И следуя манере чередования цветов и материалов, кнопка уселась на медную проволоку диметром 2,2 мм. Но ещё добавятся линза под светик и окантовка отверстия под оную из опять же медной проволоки. Знать бы ещё как сделать енту линзу... И как енто всё потом припаять... Та-ааак, это потом, а пока голова ждёт прихода умных мыслей, делается колпачок.
И тут вот как раз есть и кнопка, которая застёжка, и кое-что из деталек для колпачка. Как всегда у меня некий сумбур. В голове и в фотках :-))) И в изложении тоже, а какжа :-)
Ну да, групповое фото на паямять :-))) А эту длинную пимпочку я выточил, но так и не применил.
Набор для колпачка номер... какой-то там. :-) Кстати, почему бы блогспоту не завести набор смайликов, а?... Надо будет им написать по энтому поводу. Потом, аха. Набор тут канешна-аа, не совсем тот, который окончательный. Потому как оно всё меняется в процЭссе строительства... Или, правильнее сказать, в процЭссе експеримЭнтов по строительству. Потому как (вот пристало, а) некоторые детальки взяты из самых неожиданных мест. Например, эта мелкая латунная "чашечка" на самом деле контактная часть 2-х ваттного резистора совэлектронпрома, годов так 70-х прошлого века. Шестерёнка - всё тот же будильник "Слава" номер... 2 или 3, не помню уже точно.
Собственно колпачок. Очередная попытка припаять стенку тугоплавким припоем с температурой плавления где-то в 800 гр привела лишь к жжёному дереву. Зато тут уж я точно убедился, что для такой горелки надо искать припой с температурой 320-350 гр. Ищу. Ни фига нет в продаже, хотя у того же Chemet есть и много всяких разных, а тут есть только припой для пайки медных труб (как раз то, что мне и надо), но с температурой 290 гр. С более высокой температурой ничего в продаже нЭт. Пока раздумываю, покупать или нет... И пользуюсь ПОСом, который уж слишком легкоплавкий (160-180 гр).
Он просто пережигается, эт пока я не приноровился, перейдя от паяльника к горелке. И с помощью горелки и какой-то матери:
Вот и заготовка для колпачка. Специально не правил корпус и оставил небольшую впуклость :-))) И "всё случайное неслучайно" (С) и "так надо" (С) А тут пимпочку припаял намертво.
Пока это всё, надо делать детальки декора, думать всякие мысли про линзу, про как всё это припаять, да и...
Продолжение обязательно будет. Или хочется думать, что будет. Пока вот
