2013.02.23. Футляр, МиФлэшка и застёжка в картинках.

    Отшлифовал футляр. Потратил часа 2-3, наждачкой разной зернистости. Получилось вроде бы и неплохо, как для первого раза. Хотя получить гладкость как у попки младенца задачи не было. Уж точно лак тут не подойдёт, дерево приятно ощущать, а лак только испортит впечатление. В общем, вот так.
Немного заметна смола, тут уж я ничего не могу сделать. Пусть так и останется, на будущее учту.
Фактура дуба приятна на ощупь, да и цвет неплох. Без всяких масел, воска и прочего того-сего.
Очень тщательно я не притирал, хотя можно было. По краям немного завалил, ну... Ладно, должны же быть и небольшие недостатки :-)))
Немного великоват или мне уже кажется?... Хм... Надо будет в других конструкциях учесть и это...
Хмммм... А откуда этот голубой фон взялся?? Фотографировал так же, в том же месте... Странно...
О, и тут тоже проступила голубизна... Ну и шут с ней, пусть её, зато трещинка почти незаметна. К тому же, это задняя часть верхней крышки. Вылез небольшой скол выемки на крышке... Пичалько, опять же... Уф-ффф... ну, как есть так есть, чего уж тут, мне далеко до мастеров, конечно.
Тут уже всё с оттенком, и примерка петелек. Так-с, винтики-шпунтики. Купил саморезы 2х6 мм, а потом знакомый угостил граупнеровскими саморезиками 2,2х6,5 мм из ниросты, сиречь нержавейки. Твёрдая, зараза, а мне надо было сточить головку с 4,2 мм до 3,5 мм, а то смотрятся как-то массивно. Убил почти час на 4 винтика и немного подшлифовал патрон дрели, пока стачивал.
Заодно выточил шайбочки 4х2 мм из всё тех же 20 центов. Думаю подложить их под винты крепления петелек... Или просто укорочу сами винтики до 4,5 мм. Пока не решил, так что пусть шайбочки будут. На всякий случай.
    Застёжка. Начал ваять и понял, что делаю слишком большую. Целых 8 мм на 4. Когда сделал, убедился в этом ещё раз. Пришлось придумывать что-то поменьше.
Это вот большая, ось целых 2,5 мм, кольцо из латунного прутка диаметром аж 2 мм. Ужос, какое все огром-мное :-)))
Сделал вот такую конструкцию, та же латунь 0,5 мм для основы, и латунь толщиной 1 и 2 мм для самой застёжки. В качестве оси - винтик М2 со спиленой до 0,5 мм головкой. И тут... до меня дошло, что застежка не будет фиксировать крышку... Пришлось опять изобретать, на это раз некий фиксатор, который не будет давать крышке ездить... И забыл сделать фото... Так что вот такие картинки того, на что ушло 4 дня по 3-4 часа.

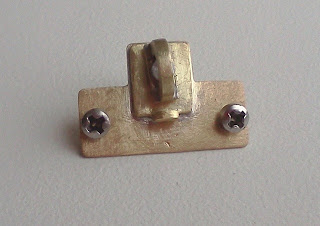

А вот теперь это имеет размеры 7,5х3 мм. И дужка всего 5 мм высотой и 2 мм толщиной. Припаяна к основанию из латуни толщиной 1 мм. Сделал пропилы в основании и саму дужку подпилил так, что получились шплинтики, как в конструкциях из дерева. И вот оно ещё и ещё.
Края основания пришлось немного завалить, иначе не закрыть, будет цеплять. Ну, и опять картинки, ничего особенного, просто придумалась такая незатейливая конструкция. Затейливую в моих небогатых условиях не осилить.
Прикинул вид с разными винтиками. И с ниростой мне как-то больше нравится, наверное, их и поставлю.
Выглядит... хм... некамильфо, на фото... Пока так, потом обновлю. Просто пришла Неа и пришлось оставить этот пост как есть. Потом продолжу.

    Так, продолжаю дальше. Опять надо посмотреть, как всё будет лежать вместе.
И надо бы немного приукрасить саму застежку. Как-то она выглядит сиротливо, что ли. Почему-то хочется что-нибудь прилепить на верхнюю часть... Надо будет подумать, что именно. Просится некий элементик... А вот нижнюю часть у винтиков надо бы немного изящнее сделать.
Пока всё. Перерыв, потом продолжу, хочется закончить до 10 марта...
    Забыл про фото самой застёжки. Для истории ведь надо бы и её тоже выложить.
А фото, как оказалось, всего-то одно. Опять забыл сделать, склероз-ззз :-))) Зато сегодня запаял МиФлэшку. Что само по себе приятно. Боялся паять, думал, перегрею, нет, к счастью паял очее-еень осторожно, полчаса всего 4 шва. Да, и вырезал фильц для выемок, потом выложу фото. МиФлэшку мучил часов 5, проверял работу, оказалось, этот Patriot совсем не патриот :-))) Медленный, пишет 5 мБ/сек всего. Зато места много. Да и особо нечего хотеть от такого девайса за такую цену.
    Пока вот колпачок. Та же медь 0,5 мм, та же латунь 0,5 мм и, конечно же, те же 20 центов в качестве стенки. И ни тебе стим-, ни тебе панк... А что-то такое, не знаю какое...
Немного всякой всячины для наполнения фото, а то как-то сиротливо смотрится этот колпачок.
Внутри тот же коротенький USB разъём (для монтажа на плату). Шестерёнку паять не буду, боюсь, опять пока её буду паять, все остальное распаяется. Опыта пока маловато. Всё отшлифовано, но не полировано. Чорд, надо с полировкой что-нибудь придумать... Хотя бы в будущем...

    Фильц уложил, но пока не клеил, это сделаю в конце сборки, а пока примерил, как будет лежать МиФлэшка.
Это ещё до пайки. И после пайки, шлифовки тоже. Пока фотографировал, стало понятно, откуда берётся этот голубой и зеленоватый оттенок на фото. Похоже, так работает автоматический баланс белого у камеры телефона при недостаточном освещении. Попробовал ручной баланс белого, тоже качество не ахти какое. Ладно, не для выставки, а для истории сойдёт.
И сама МиФлэшка. Всё паялось обычным паяльником советских времён мощностью 40 Вт, ценой 1 руб (:-)))). И обычным припоем ПОС.
Цепочка, цепочка и ещё много раз цепочка. Вот соберусь завтра и поеду покупать. Но завтра.
Погода паршивая, освещение тоже, поэтому всё уходит то в голубоватое, то в зеленоватое.
Вот как-то так, примерно. Ни к стиму, ни к панку сей предмет отношения вроде как и не имеет. Потому как ни манометров, ни трубопроводов, ни шестерёнок паять не задумывалось. А задумывалось попробовать силы в создании такой формы корпуса. Хоть и не кулон, но и не брелок. Хм... И кто сказал, что колпачок должен плотно прилегать к корпусу??
Нечто медно-латунное на 32 гБ, в футляре, в стиле минимализма, без выступающих острых граней, зубцов и прочих остростей. Можно носить в кармане... блузки. Да и не это главное, главное, чтобы сие понравилось Неа. Ну или хотя бы она меня не так сильно склоняла, потому как делается для неё...
    Осталось... да, начать и кончить. Петельки, замочек, просверлить отверстия под винтики, доделать сами петельки, закончить замочек и... и. Об этом позже. Перекур.
    Перекур окончен, продолжаю. Доделал петли, подогнал по длине, просверлил отверстия для саморезиков, немного пошлифовал.
Зажал в приспособу, разметил отверстия, просверлил и закрутил винтики. Четыре винтика пришлось укорачивать до 4,5 мм и немного заострить.
Итог таков. Есть куча недостатков, которые вылезли в процессе изготовления, но их не избежать, потому как спросить не у кого, опыта изготовления таких штук тоже нет. Так что это первый блин. Всё-таки надо будет как-то прикупит петли, а то латунь мне показалась слишком мягкой, надо бы пожёстче, но у меня такой нет.
    Теперь футляр выглядит немного ближе к его окончательному виду. Но, всё ещё нет замочка.
За цепочкой так и не поехал, убил полдня на крепление петель. Казалось бы, тут делов-то всего ничего: найти свёрлышко на 1,7 мм, укоротить петли, разметить, просверлить в них отверстия, обточить 8 винтиков, укоротить, заточить... Потом, выровнять и ровно зажать футляр в приспособе, разметить отверстия под саморезики, просверлить, прикрутить и всё. И не заметил, как прошли 4 часа. Пока всё, продолжение стройки позже...

    Продолжаю епопэю строительства. Наконец-то сподобился купить цепочку. И не одну, а сразу четыре, чтобы уже не бегать по магазинам. Только вот нужной мне длины не было, пришлось срастить две.
Длину не мерял, но на глаз примерно сантиметров 40 будет. Носить она, конечно, не будет. Ну, а вдруг захочет кому-нибудь передарить или продать... Пусть так и останется, укорачивать не буду.
Итого, осталось: поставить замочек (ага, в который раз), вклеить фильц, сшить чехольчик для футляра. Потом всё упаковать и выслать Неа.
